- Tiêu chuẩn tham khảo
Sản phẩm được sản xuất theo tiêu chuẩn GB12706-2020 hoặc IEC, BS, DIN và ICEA theo yêu cầu.
- Ứng dụng

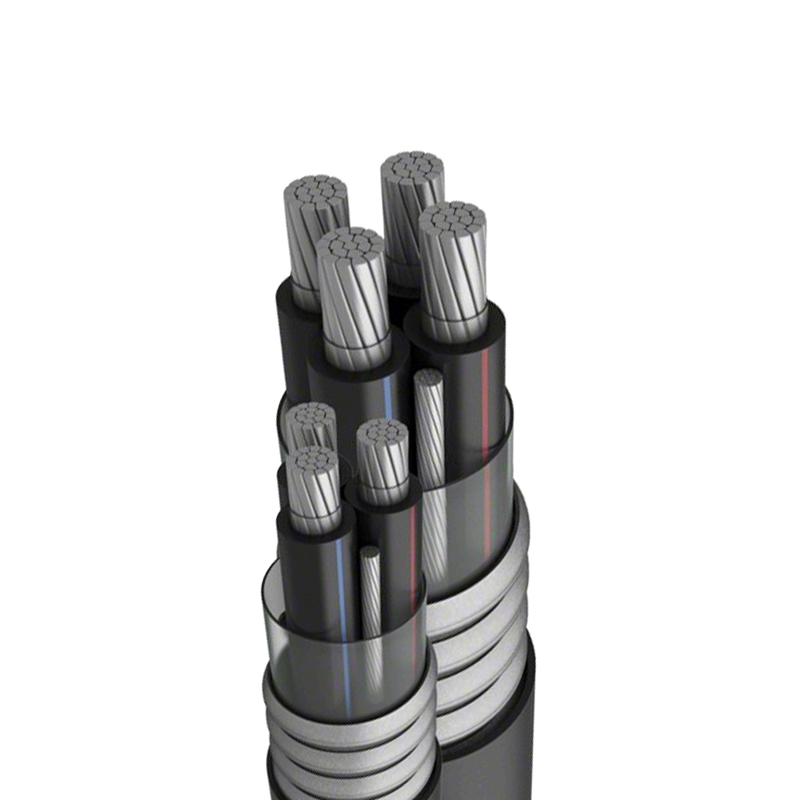

Sản phẩm thích hợp sử dụng trong các đường dây truyền tải và phân phối điện có điện áp tần số nguồn định mức 26/35kv.
- Đặc điểm vận hành
-- XLPE Cách điện Cáp điện dùng cho điện áp tần số nguồn định mức bạno/U:3,6/6kV-26/35kV
· Tối đa. nhiệt độ hoạt động liên tục cho phép của dây dẫn: 90°C.
· Tối đa. nhiệt độ ngắn mạch của dây dẫn không được vượt quá 250°C.
· Nhiệt độ môi trường xung quanh khi lắp đặt không được thấp hơn O°C.
· Bán kính uốn của cáp một lõi không được nhỏ hơn 20 lần đường kính cáp.
-- Cáp điện cách điện XL.PE dùng cho điện áp tần số nguồn định mức Uo/U:0,6/kV.
· Tối đa. nhiệt độ hoạt động liên tục cho phép của dây dẫn: 90°C.
· Tối đa. nhiệt độ ngắn mạch của dây dẫn không được vượt quá 250oC (thời gian tối đa là 5 giây).
· Nhiệt độ môi trường xung quanh khi lắp đặt không được thấp hơn O°C.
· Bán kính uốn của cáp không được nhỏ hơn 15 lần đường kính cáp.
-- Cáp điện cách điện XL.PE dùng cho điện áp tần số nguồn định mức Uo/U:0,6/1kV.
·Tối đa. cho phép liên tục hoạt động nhiệt độ của dây dẫn:70°C
·Tối đa. nhiệt độ ngắn mạch của dây dẫn không được vượt quá 160°C.
·(thời lượng tối đa 5 giây)
· Nhiệt độ môi trường xung quanh khi lắp đặt không được thấp hơn O°C.
·Bán kính uốn của cáp không được nhỏ hơn 15 lần đường kính cáp.
- chỉ định điện áp
Điện áp danh định của cáp cho một ứng dụng nhất định phải phù hợp với điều kiện vận hành trong hệ thống mà cáp được sử dụng và được biểu thị dưới dạng Uou (tn)kV Trong đó:
· Uo-: Điện áp định mức tần số công nghiệp giữa dây dẫn và màn hình hoặc vỏ bọc kim loại mà mà cáp thiết kế;
· U-: Điện áp định mức tần số nguồn giữa các dây dẫn, mà cáp được thiết kế;
· Ừm-: Giá trị tối đa của “điện áp hệ thống cao nhất" mà thiết bị có thể được vận hành.
Giá trị Uo của cáp cho hệ thống ba pha được khuyến nghị như sau:
| U | Um |
Uo | |
| Đầu tiên lớp học | thứ hai lớp học | ||
|
1 |
1.2 |
0.6 |
0.6 |
|
3 |
3.6 |
1.8 |
3.6 |
|
6 |
7.2 |
3.6 |
6 |
|
10 |
12 |
6 |
8.7 |
|
15 |
17.5 |
8.7 |
12 |
|
20 |
24 |
12 |
18 |
|
35 |
42 |
21 |
26 |
Loại đầu tiên được sử dụng cho thời gian sự cố nối đất một pha không quá 1 phút mỗi lần và cũng có thể được sử dụng cho các hệ thống có thời gian tối đa không quá 8 giờ và tổng cộng tích lũy hàng năm không quá 12 giờ. Loại thứ hai được sử dụng trong hệ thống có thời gian chạm đất lâu hơn và trong những trường hợp có yêu cầu cao hơn về hiệu suất cách điện của cáp.
