Cáp năng lượng mặt trời Các nhà sản xuất

Phạm vi cáp năng lượng mặt trời của chúng tôi và nơi mỗi loại phù hợp

Chúng tôi sản xuất năm dòng cáp năng lượng mặt trời lõi từ nhà máy riêng của chúng tôi ở Yixing, Giang Tô, bao gồm chuỗi DC, homerun mảng và các kết nối phía biến tần của hệ thống PV. Mỗi dòng sản phẩm được định vị dựa trên một chế độ chứng nhận, cấp điện áp và môi trường lắp đặt cụ thể, do đó, sản phẩm phù hợp sẽ được chọn từ tiêu chuẩn dự án thay vì từ danh mục chung.

Cấu trúc dây dẫn, cách điện và vỏ bọc

Cáp năng lượng mặt trời của chúng tôi sử dụng đồng điện phân đóng hộp theo tiêu chuẩn IEC 60228 Loại 5, giúp duy trì khả năng truyền tải tổn thất thấp trong thời gian sử dụng lâu dài và chống lại quá trình oxy hóa trên bề mặt dây dẫn. Lớp cách điện và vỏ bọc là các hợp chất liên kết ngang chùm tia điện tử được sử dụng dưới dạng cấu trúc hai lớp, mang lại cho cáp khả năng chống tia cực tím, ozon, nhiệt độ và độ ẩm mà hệ thống dây điện DC ngoài trời yêu cầu.

• Dây dẫn: Đồng ủ đóng hộp, bện loại 5 linh hoạt cho bán kính uốn cong và đầu cuối trường.
• Cách nhiệt: Polyolefin liên kết ngang chùm tia điện tử, thiết kế hai lớp để cách ly điện và ổn định nhiệt.
• Vỏ bọc: Hợp chất liên kết ngang chống cháy, không chứa halogen, có khả năng chống tia cực tím và thời tiết.
• Phạm vi nhiệt độ: Lắp đặt cố định từ -40 °C đến 90 °C, nhiệt độ dây dẫn tối đa 120 °C.
• Hiệu suất chữa cháy: EN 60332-1-2 khả năng chống cháy lan.
• Tuổi thọ sử dụng: Cấu trúc và vật liệu được lựa chọn cho tuổi thọ hệ thống PV dự kiến là 25 năm.

Thông số kỹ thuật quan trọng và tùy chọn cấu hình

Chúng tôi chế tạo cáp năng lượng mặt trời có tiết diện từ 1,5 mm2 đến 35 mm2, với AWG tương đương từ 14 AWG đến 6 AWG trên dòng UL 4703. Bảng dưới đây tóm tắt kích thước dây dẫn, lớp cách điện và vỏ bọc dẫn đến sụt áp, khả năng mang dòng điện và khoảng trống lắp đặt.

Các lựa chọn cấu hình bao gồm màu vỏ bọc màu đen hoặc đỏ để nhận dạng phân cực, cấu trúc lõi đơn hoặc lõi kép và xếp hạng điện áp từ 1,0 kV đến 2,0 kV DC tùy thuộc vào dòng chứng nhận. Bán kính uốn tối thiểu là 4× đường kính tổng thể đối với lắp đặt cố định và 5× đối với định tuyến linh hoạt, điều này chi phối cách bố trí khay cáp và khoảng hở đầu nối trên hệ thống theo dõi và hệ thống trên mái nhà.

Ứng dụng phù hợp trên các loại dự án PV

Cáp năng lượng mặt trời hoạt động ở phần khắc nghiệt nhất của hệ thống PV: tiếp xúc trực tiếp với tia cực tím, chu trình nhiệt, mưa, tuyết và ozone và thường được truyền qua các cạnh sắc và các cấu trúc chuyển động. Các công trình của chúng tôi được lựa chọn để phù hợp với môi trường lắp đặt thay vì một thông số kỹ thuật chung duy nhất.

• Cây trồng trên mặt đất: Homeruns DC dài được hưởng lợi từ dây dẫn 10 mm2 đến 35 mm2 để giữ điện áp rơi trong ngưỡng thiết kế 1–3%.
• Mái nhà thương mại và công nghiệp: Dây dẫn loại 5 linh hoạt và bán kính uốn cong phù hợp với các tuyến khay hạn chế và đường chạy dây ngắn.
• Mái nhà dân dụng: Cáp H1Z2Z2-K 4 mm2 và 6 mm2 phù hợp với các dòng điện phổ biến và kích thước đầu nối biến tần.

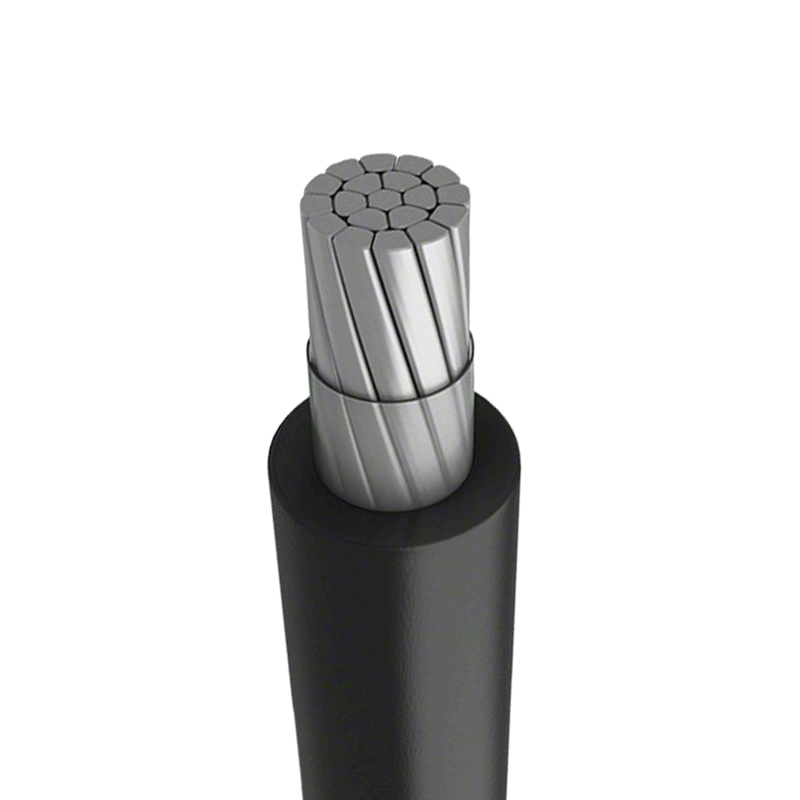

• Hệ thống theo dõi và nổi: Cấu trúc lõi đôi và linh hoạt chịu được chuyển động và uốn cong lặp đi lặp lại.
• Kiến trúc 2000 V: UL 4703 PV Wire hỗ trợ các thiết kế DC điện áp cao hơn thế hệ tiếp theo.

Kiểm soát chất lượng và kiểm tra chấp nhận

Quy trình sản xuất của chúng tôi bao gồm từ việc chuẩn bị nguyên liệu thô cho đến kéo dây, bện dây, ép đùn cách điện, đi cáp, ép đùn vỏ bọc và bọc thép khi cần thiết, cùng với việc kiểm tra sau mỗi bước quy trình. Sản phẩm cuối cùng được kiểm tra theo yêu cầu của khách hàng và tiêu chuẩn quốc tế, bao gồm điện trở dây dẫn, tính toàn vẹn cách điện và kiểm tra hiệu suất vỏ bọc.

• Kiểm tra điện trở dây dẫn để xác minh hiệu suất mang dòng điện.
• Kiểm tra cách điện về tính toàn vẹn và hiệu suất điện.
• Kiểm tra vỏ bọc cho các tính chất vật lý và điện.
• Kiểm tra điện áp ở mức 6,5 kV AC cho H1Z2Z2-K và 6,0 kV AC cho các công trình UL 4703.
• Thử nghiệm lan truyền ngọn lửa theo EN 60332-1-2.

Chúng tôi vận hành nhà máy của riêng mình và quản lý chuỗi cung ứng nội bộ, giúp kiểm soát chất lượng ở mọi bước sản xuất và hỗ trợ lập kế hoạch giao hàng đáng tin cậy. Các sản phẩm cáp của chúng tôi có chứng nhận TÜV, IEC và UL phù hợp với từng dòng sản phẩm và chúng tôi có thể cung cấp tài liệu chứng nhận áp dụng cho công trình được đặt hàng.

Cài đặt, bảo trì và khả năng phục vụ

Cáp năng lượng mặt trời được thiết kế để tiếp xúc trực tiếp ngoài trời và thời gian phục vụ lâu dài, nhưng việc lắp đặt đúng cách sẽ bảo vệ tuổi thọ thiết kế 25 năm. Chúng tôi khuyên bạn nên quan sát bán kính uốn cong cố định và uốn cong, sử dụng các đầu nối tương thích được định mức cho cùng loại điện áp và cáp hỗ trợ để tránh tải điểm trên vỏ bọc.

• Duy trì bán kính uốn cong tối thiểu đường kính tổng thể 4× ở các tuyến cố định.
• Cho phép đường kính tổng thể 5× nơi cáp uốn cong trong quá trình di chuyển của thiết bị theo dõi.
• Sử dụng dây buộc cáp có khả năng chống tia cực tím và tránh thắt quá chặt khi chuyển đổi khay.
• Kiểm tra tình trạng vỏ bọc tại các điểm vào và giao diện đầu nối trong quá trình bảo trì theo lịch trình.
• Chiều dài cáp dự phòng và đầu nối phù hợp có thể được đưa vào phạm vi phân phối theo yêu cầu.

Thông tin chúng tôi sử dụng để định cấu hình giải pháp của bạn

Để chuẩn bị cấu hình và báo giá cáp năng lượng mặt trời, chúng tôi làm việc dựa trên dữ liệu lắp đặt và điện của dự án. Điểm làm việc được xác định càng chính xác thì chúng ta càng có thể khớp trực tiếp kích thước dây dẫn, nhóm chứng nhận và phạm vi phân phối.

Chúng tôi cũng sản xuất Cáp nguồn và Cáp hợp kim nhôm cho phía AC của các nhà máy quang điện và cho cơ sở hạ tầng điện rộng hơn, do đó, một dự án duy nhất có thể được cung cấp trên phạm vi cáp DC và AC. Cấu trúc cáp năng lượng mặt trời tùy chỉnh có thể được phát triển từ bản vẽ hoặc mẫu trong đó dự án yêu cầu kích thước hoặc hợp chất vỏ bọc không chuẩn.

Câu hỏi thường gặp

Sự khác biệt giữa cáp năng lượng mặt trời H1Z2Z2-K và UL 4703 là gì?

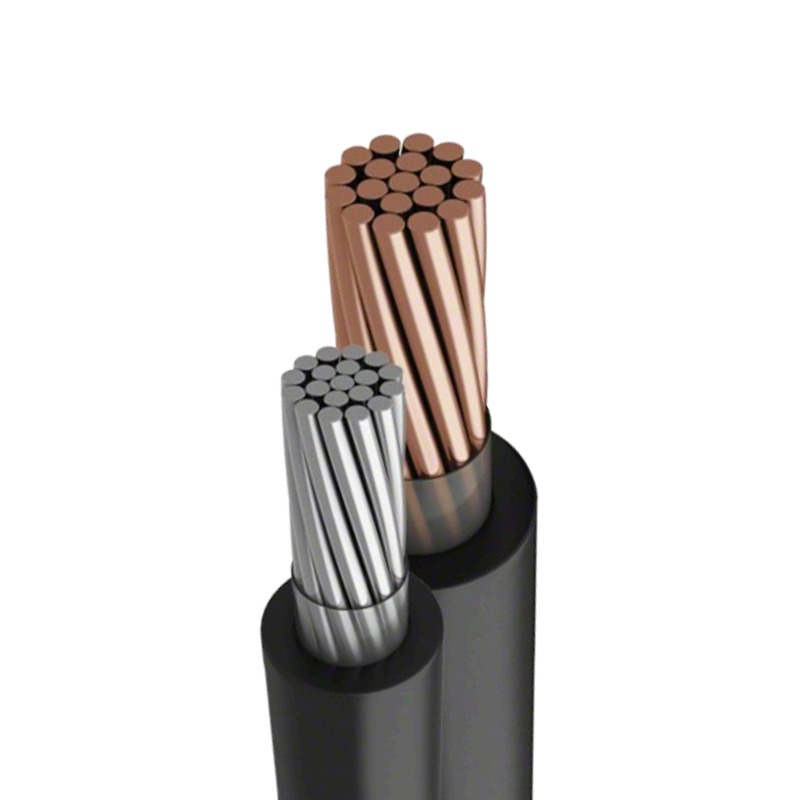

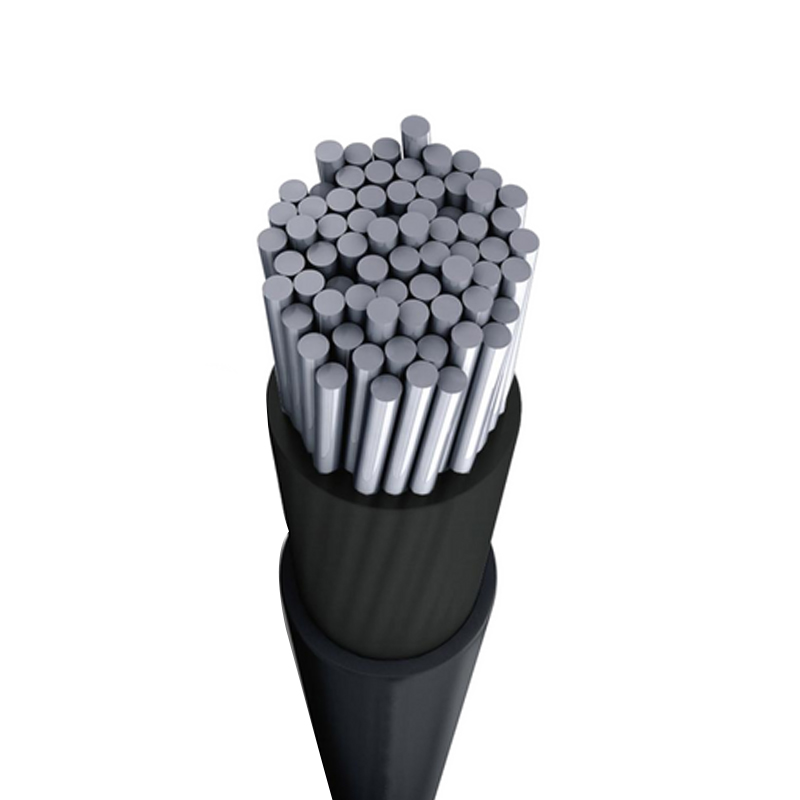

H1Z2Z2-K là ký hiệu TÜV EN50618 của Châu Âu được xếp hạng 1,5 kV DC và 1,0 kV AC, được sử dụng trong các hệ thống PV dựa trên IEC. Dây PV UL 4703 là chỉ định của Bắc Mỹ được xếp hạng 1000/2000 V, được sử dụng trong các hệ thống lắp đặt tuân thủ UL. Chúng tôi sản xuất cả hai dòng và có thể cung cấp các công trình được chứng nhận kép trong đó dự án đáp ứng cả hai tiêu chuẩn.

Tôi nên chọn mặt cắt nào để chạy chuỗi DC dài?

Kích thước dây dẫn được điều khiển bởi sự sụt giảm điện áp chứ không phải chỉ do cường độ dòng điện. Đối với các homerun dài, chúng tôi thường làm việc dựa trên dòng điện chuỗi tối đa, chiều dài cáp một chiều và mức giảm điện áp mục tiêu là 1–3% điện áp hệ thống. Cấu trúc từ 10 mm² đến 35 mm² của chúng tôi thường được sử dụng cho các hoạt động này và chúng tôi có thể tính toán kích thước được đề xuất từ ​​dữ liệu dự án của bạn.

Bạn có thể cung cấp chiều dài và màu sắc cáp năng lượng mặt trời tùy chỉnh không?

Đúng. Chúng tôi phát triển và sản xuất sản phẩm dựa trên bản vẽ hoặc mẫu do khách hàng cung cấp. Màu vỏ bọc đen và đỏ là tiêu chuẩn để nhận dạng phân cực và chiều dài trống, số lượng lõi và hợp chất vỏ bọc có thể được cấu hình theo yêu cầu của dự án.

Cáp năng lượng mặt trời của bạn có những chứng nhận gì?

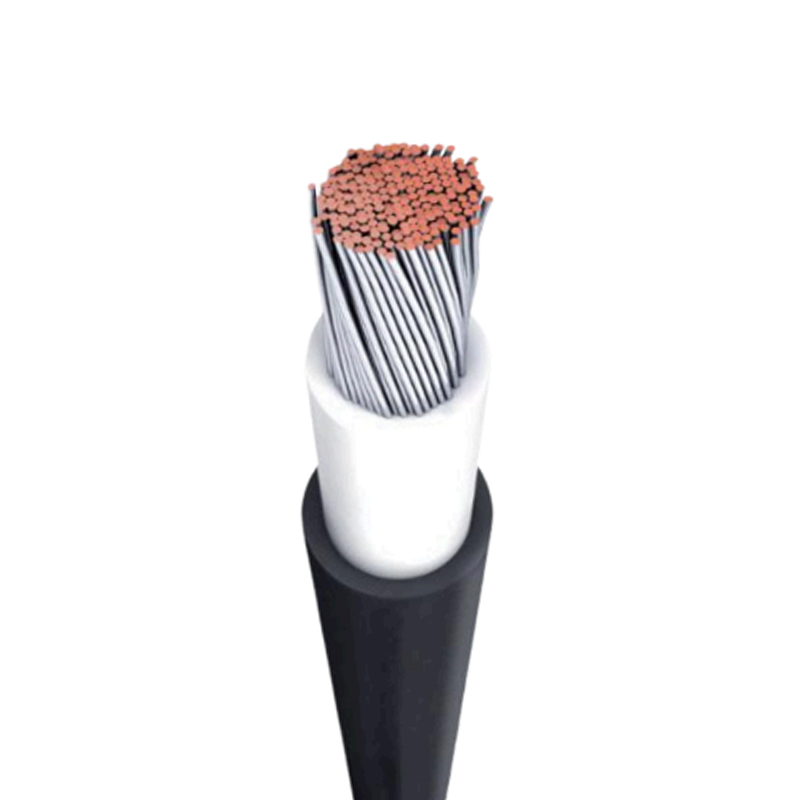

Dòng sản phẩm cáp năng lượng mặt trời của chúng tôi bao gồm các công trình được chứng nhận TÜV EN50618 H1Z2Z2-K, IEC 62930 và UL 4703. Chứng nhận áp dụng tùy thuộc vào dòng sản phẩm cụ thể được đặt hàng và chúng tôi cung cấp tài liệu tương ứng khi giao hàng.

Làm thế nào để bạn đảm bảo chất lượng cho một đơn đặt hàng cáp năng lượng mặt trời lớn?

Chúng tôi kiểm tra sau mỗi quy trình sản xuất và kiểm tra sản phẩm cuối cùng theo yêu cầu của khách hàng và tiêu chuẩn quốc tế, bao gồm kiểm tra điện trở dây dẫn, kiểm tra cách điện và vỏ bọc. Bởi vì chúng tôi vận hành nhà máy của riêng mình và kiểm soát chuỗi cung ứng nội bộ nên việc kiểm tra chất lượng được áp dụng nhất quán trên toàn bộ số lượng đặt hàng.

Tuổi thọ dự kiến ​​của cáp năng lượng mặt trời của bạn là bao nhiêu?

Cấu trúc cáp năng lượng mặt trời của chúng tôi sử dụng vật liệu cách nhiệt liên kết ngang chùm tia điện tử và vỏ bọc chống cháy không chứa halogen được chọn để có tuổi thọ dự kiến ​​là 25 năm, phù hợp với tuổi thọ thiết kế của hệ thống quang điện. Tuổi thọ sử dụng thực tế phụ thuộc vào thực tiễn lắp đặt, mức độ tiếp xúc với tia cực tím và bảo vệ cơ học dọc theo tuyến đường.
